Основой для работы механизма является пружина, которая при открывании сжимается и разжимается обратно. Скорость и сила закрывания двери регулируется специальными винтами. В устройство также входит масляный амортизатор, отвечающий за плавное и бесшумное использование двери. При открывании створки сквозь специальный поршень и рычаг тяги на пружину передается усилие, и масло перетекает в другую часть корпуса. При закрывании пружина ослабляется, масло возвращается обратно и происходит плавное закрытие двери.
В зависимости от размеров и массы дверного полотна доводчики делятся на 7 классов. Первые используются для изделий с небольшой массой (например, межкомнатных), последние классы устанавливают на тяжелые входные двери.
Классификация доводчиков по ширине полотна
|
Класс доводчика |
Габариты дверного полотна (ширина) |
|
1 |
75 см |
|
2 |
85 см |
|
3 |
95 см |
|
4 |
110 см |
|
5 |
125 см |
|
6 |
140 см |
|
7 |
160 см |
Виды доводчиков для входных дверей
Чтобы выбрать подходящий механизм автоматического закрывания необходимо учитывать тип и назначение двери, а также направление открывания.

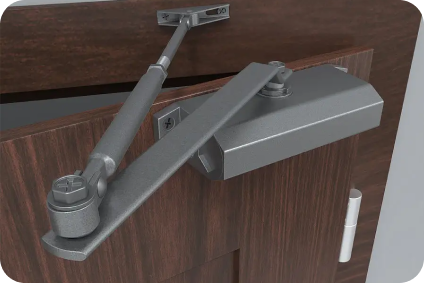

Верхние доводчики являются наиболее распространенными. Их используют при установке на дверях в магазинах, складских или офисных помещениях. Устройства крепятся в верхней части полотна к дверной коробке. Существует несколько видов таких механизмов:
- С зубчатым приводом. Такие модели оснащены рычагом давления, который воздействует на шестеренку, приводящей в движение зубчатый привод;
- Со скользящим стержнем. Это может быть типичный верхний доводчик “кузнечик” со складной рычажной ножкой или более современный механизм со скользящей тягой. В последнем устройстве рычаг заменен стержнем, один конец которого вкручен в корпус доводчика, а другой катается внутри рельса-канала. Рельс закрепляют в одной плоскости с доводчиком и при закрывании двери тяга складывается;
- С кривошипным приводом. Конструкция задействует спиральную пружину и гидравлический поршень, расположенный в двух отдельных камерах. Несмотря на простоту и надежность, такой механизм не может обеспечить плавное контролируемое движение двери, поэтому сегодня он считается устаревшим.
Напольные доводчики, как механизм автоматического закрывания устанавливаются в местах с высокой проходимостью. Например, в общественных зданиях или торговых центрах. Они создают возможность удобного прохода людей с обеих сторон. Такие устройства не имеют рычажного механизма, что обеспечивает большой крутящий момент (усилие закрывания пружины). Принцип работы следующий: сердцеобразная ось сжимается при вращении и образует энергию для открывания двери.
Рамные доводчики практически незаметны с наружней стороны. Устройства монтируются в раму или само дверное полотно, принимая на себя вес створки. Рычаг механизма обеспечивает передачу вращающего усилия оси на дверь.
Скрытые доводчики встраиваются в дверное полотно, абсолютно невидимы снаружи и обеспечивают мягкую бесшумную работу двери. Такой способ установки считается самым сложным. С помощью фрезерной машины в полотне формируется специальная ниша, куда монтируется прямоугольный металлический блок механизма.
Петля с встроенным доводчиком — это модульная автоматическая система, состоящая из двух или более петель. Осевые механизмы выполняют различные функции управления движением двери. Устройство является альтернативой классическим доводчикам с рычажным механизмом. Как это работает на практике? Например, при открывании двери до угла 80 градусов створка закрывается автоматически. Обратное движение полотна происходит с разной скоростью. При открывании до 180 градусов дверь фиксируется и для обратного хода потребуется воздействие человека. Это наиболее компактный вариант, который не требует подготовительных работ двери и подходит только для полотен весом до 80 кг.
Правила выбора дверного доводчика для входных дверей
В первую очередь необходимо учитывать вес и размер створки, так как модели доводчиков могут значительно отличаться по мощности. Обычно к устройству прилагается инструкция с таблицей, в которой для каждого класса дверей указан оптимальный параметр мощности. Выделяют следующие основные правила подбора автоматического доводчика:
- Чем больше вес створки, тем мощнее понадобится устройство.
- Для качественного закрывания усилия одного механизма может быть недостаточно. В таком случае можно установить одновременно два доводящих механизма.
- Дверные полотна шириной более 1,6 м не оснащаются доводчиком, так как даже самое мощное устройство не сможет обеспечить эффективную работу.
- Скорость закрытия и захлопывания двери. “Захлопыванием” называется прохождение створкой последнего участка всей линии движения. Эти величины можно определить визуально, если протестировать механизм в работе.
- Некоторые модели оснащены функцией торможения открывания. Такие доводчики подходят для помещений с большой проходимостью людей. В случае попытки открыть дверь с прикладыванием физической силы функция торможения “придержит” дверь при ударе и предотвратит повреждение стены.
- Задержка закрывания. Двери, оснащенные доводчиком с функцией задержки, позволяют человеку беспрепятственно пройти внутрь помещения.
- Фиксация полотна в открытом положении. Использование таких механизмов актуально для входных дверей в общественных, производственных или коммерческих зданиях. Для жилых домов эта функция нецелесообразна.
Современный рынок дверной фурнитуры предлагает огромный выбор доводчиков. Некоторые технологичные модели сочетают в себе сразу несколько функций, перечисленных выше. Многие доводчики имеют возможность ручной регулировки, что очень удобно для индивидуальной настройки работы механизма.
На какие технические характеристики обратить внимание при выборе
Чтобы устройство максимально эффективно справлялось со своей задачей, необходимо внимательно изучить эксплуатационные характеристики модели. Рассмотрим основные параметры.
Мощность. Как мы уже писали выше, данный показатель зависит от ширины и веса дверной створки. Чтобы подобрать правильную мощность, необходимо ориентироваться на международный стандарт DIN EN 1154, в котором каждому классу дверей соответствует определенный класс мощности.
Тип доводчика, диапазон и количество регулировок. Для отлаженной работы недостаточно просто установить механизм, его еще нужно правильно настроить. Именно поэтому перед покупкой важно обращать внимание на скорость закрывания и открывания, силу закрытия, скорость захлопывания и ограничение угла, до которого дверь может открываться.
Место установки. При подборе обязательно учитывайте место будущей установки механизма относительно полотна и дверной коробки, так как от этого напрямую зависит выбор конкретной модели.
Тип тягового устройства. В зависимости от условий эксплуатации, можно подобрать доводчик для входных дверей с разными тяговыми устройствами:
- стандартные рычажные доводчики (коленные);
- скользящие;
- скользящие с фиксацией.
Последние два варианта экономно задействуют пространство для работы, не выпирают за счет отсутствия рычажка и не влияют на эстетичность дверной конструкции.
Температурный режим. Если механизм устанавливается в неотапливаемом помещении, то понадобится модель с широким температурным диапазоном от -40 до +70° С. Некоторые модели способны выдерживать температуру до -50° С без ущерба качеству работы.
Количество рабочих циклов. От этого параметра зависит долговечность и надежность механизма. Соответственно, чем выше число, тем дольше он прослужит. Важную роль играют также качество масла, используемые материалы, стойкость конструкции к коррозии и механическим нагрузкам. Минимальный показатель равняется полумиллиону циклов открытия-закрытия.
Антивандальная защита предполагает наличие специального предохранительного клапана и ударопрочного корпуса. На эти факторы стоит обращать внимание в том случае, если доводчик планируется устанавливать снаружи помещения или здания, то есть со стороны входа.
Цена устройства — важный, однако не определяющий фактор при выборе доводчика для входной двери. На первом месте находится качество изделия, а это значит, что надежный доводчик не будет стоить дешево. В противном случае есть риск, что устройство не проработает долго, а главное — плавно и бесшумно, что является главными функциональными задачами механизма.
Особенности установки доводчика на входную металлическую дверь
Уличный дверной доводчик устанавливается с внутренней стороны полотна. При монтаже необходимо учитывать направление открывания: если створка открывается наружу от себя, то механизм монтируется прямо к коробке, а рычаг крепится к створке. При внутреннем открывании (на себя) доводчик устанавливают в верхней части двери со стороны петель.
Корпус доводчика и рычаг прикручиваются в месте установки саморезами. Затем обе части устройства (основная и ответная) соединяются винтом. На финальном этапе остается только отрегулировать длину рычага, который должен располагаться перпендикулярно закрытой дверной створке.
Как правильно использовать дверной доводчик
Если устройство вышло из строя, то отремонтировать его будет затруднительно. Не исключено, что придется покупать и устанавливать новое. Чтобы доводчик прослужил как можно дольше, стоит соблюдать простые правила, которые продлят бесперебойную работу механизма:
- Не оставляйте дверь с доводчиком в открытом состоянии надолго и не подкладывайте что-либо под створку, чтобы она не закрывалась — для этой цели многие доводчики оборудованы специальной функцией. Если заносите в помещение габаритную мебель и другие предметы, то лучше всего на время отсоединить механизм, так как стандартный угол открывания двери с установленным доводчиком — 90 градусов.
- Не нужно “помогать” доводчику и тянуть за собой дверь. Такое использование может привести к быстрому износу механизма.
- Доводчик на входных дверях подвержен влиянию атмосферных явлений, что сказывается на структуре масла, которое содержится внутри устройства. Чтобы исключить трение и износ, необходимо периодически смазывать доводчик и два раза в год проводить регулировку, которая позволит плавно и герметично закрывать двери в режиме “зима-лето”.
Автоматические дверные доводчики — это не только полезный атрибут для максимального комфорта, но и важная часть системы безопасности общественного или частного владения. От грамотного выбора механизма зависит аккуратная работа двери, срок службы и удобство эксплуатации. Опираясь на советы и рекомендации, приведенные выше, вы сможете подобрать доводчик, который прослужит долго и максимально эффективно!
